介紹了德利康公司的BP01型壓力傳感器的主要性能和參數給出了一個用BP01作傳感器組成的便攜式電子血壓計的實際電路,并對該應用電路的工作原理進行了說明,同時給出了該便攜式電子血壓計電路的設計和調試方法。
1 概述
BP01 型壓力傳感器是為監測血壓而專門設計的,主要用于便攜式電子血壓計。它采用精密厚膜陶瓷芯片和尼龍塑料封裝,具有高線性、低噪聲和外界應力小的特點;采用內部標定和溫度補償方式,從而提高了測量的精度、穩定性以及可重復性,在全量程范圍內,精度為±1%,零點失調不大于±300μV。
2 BP01的主要性能參數

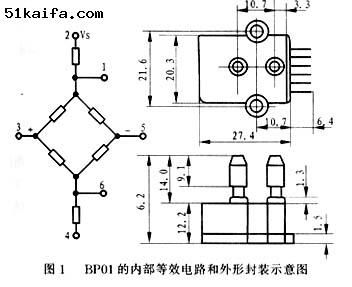

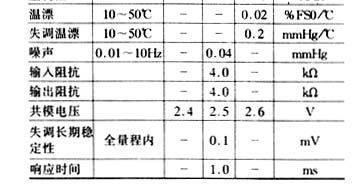

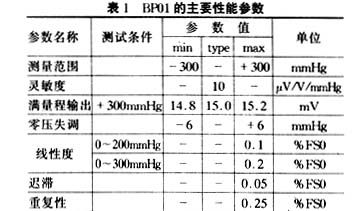

BP01的內部等效電路和外形封裝如圖1所示;表1所列為BP01在電源電壓Vs為5.0V、環境溫度TA為25℃時的主要性能參數。
BP01的極限參數如下：
●最大工作電壓：20VDC;
●最大耐壓：1500 mmHg;
●工作溫度范圍：0～70℃;
●引腳焊接溫度(最大值)：250℃(2～4秒)。
